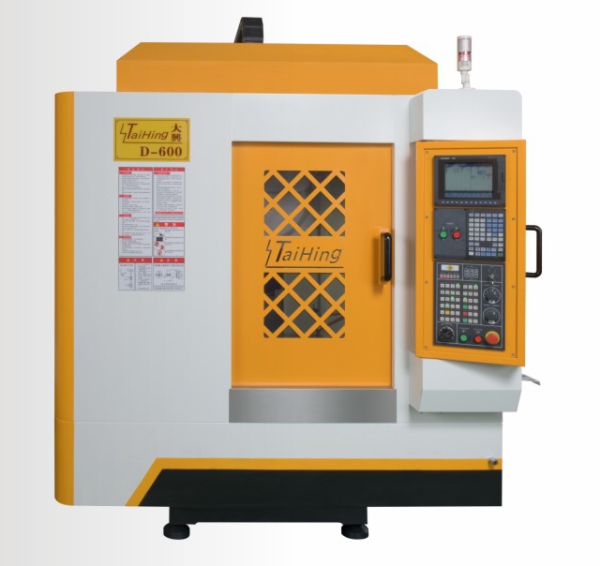

大興集團 大興智能機械有限公司 D-600鉆攻機
我們非常樂意為貴公司提供優質的產品以及全面的技術服務，敝司將保證產品質量，提供完善的售前、售后服務！ 如您有任何疑問，請隨時我聯系。
聯絡人： 溫先生 全國服務熱線：13929480028（帶微信功能，可加微信）
QQ: 897154365 E-mail: jyfactory@163.com www.lathe-beltline.com
|
品名 |
規格型號 |
單位 |
數量 |
單價（萬） |
稅點（17%） |
備注 |
|
大興鉆攻機 |
D-600 |
臺 |
|
|
|
|
付款方式：
交貨時間：
高速鉆孔攻牙機 Hing-speed driling Tapping Machine
高剛性主體結構 Hing rigidity majoy structure
床身、工作臺、滑座、立柱、主軸箱等大件均采用米漢納鑄鐵高張力材料，造型為樹脂砂工藝，吸震力強，耐磨力佳，并經應力消除與時效處理，并確保機臺能長期保持最佳精度。
機械特點：
※※※ 床身結構堅固，能承受高速度運動產生的慣性
※※※ 三軸60米高速度位移可節省非加工時間50%
※※※ 高靜音螺桿、靜音線軌使熱變位少精度高。
※※※ 加高立柱設計，預留第四軸、第五軸空間
※※※ 直線高速主軸反應快，鉆孔攻牙效率大大提高。
※※※ 進口主軸、護罩保護絲桿線軌， 提高機床使用壽命
加工應用范圍： 精密零件、光電、手機3C產品
零件量產加工最佳利器
|
主軸轉速可選配 |
X.Y.Z快速進給（M/mim） |
快速換刀（秒） |
|
20000（rpm）標準配置 |
X=48-60（M/mim） |
T-T：1.2秒 |
|
15000（rpm）可選配 |
Y=48-60（M/mim） |
T-T：1.2秒 |
|
24000（rpm）可選配 |
Z=48-60（M/mim） |
T-T：1.2秒 |
一．供貨范圍及技術要求
D-600主要技術參數
|
機型
項目 |
D-600 |
|
工作臺面積 |
700×400 |
|
三軸行程X.Y.Z（mm） |
600×400×300 |
|
主軸鼻端至工作臺面距離 |
150-450 |
|
主軸中心至立柱距離 |
425 |
|
最大負重 |
350 |
|
主軸端規格 |
BT30 |
|
主軸轉速可選配 |
15000/20000/24000 |
|
主軸功率(KW) |
5.5 |
|
X.Y.Z快速進給（mm/mim） |
60/60/60 |
|
定位精度 |
±0.005/300 |
|
重復定位精度 |
±0.003/300 |
|
氣壓需求（kg/c） |
5 |
|
電力要求（KW） |
15 |
|
機械重量 |
3100 |
|
外形尺寸 |
1900×2000×2250 |
二、標準配套件供應商
|
項次 |
品 名 |
品牌/產地 |
|
1 |
控制系統 |
三菱或發那科-日本；西門子-德國 |
|
2 |
絲 桿 |
上銀或銀泰 臺灣 |
|
3 |
軸 承 |
FAG.NSK或NTN 日本 |
|
4 |
主 軸 |
?，? 臺灣 |
|
5 |
刀 庫 |
16把普通或伺服刀庫（選配） |
|
6 |
機 身 |
臺正、巨人、金凱（選配） |
|
7 |
電器類 |
施耐德 |
|
8 |
氣動裝置 |
采用SMC品牌電子閥及空氣過濾器/日本 |
三．售后服務及承諾
1. 機床最終驗收合格之日起，賣方對產品實行三包服務，保修期為12個月，在保修期內對產品實行免費維修。
2. 在保修期內，經查證若為用戶原因：裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆卸改裝所造成之人為損壞，不在以上免費保修之內，用戶必須支付所有維修、整修費用。
說明：設備由于自然災害造成的損壞不在我公司的保修范圍內。比如：雷擊、水災、火災、地震等情況，以及移機、二次培訓等等。
3. 機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的，在24小時內答復，并盡快派人到現場給予處理，具體時間視零件準備時間長短。
4. 超過保修期后，我公司繼續為用戶提供維修服務，并依據我公司收費標準收取零件成本及服務費用。
5. 驗收合格后，買方未依據合同履約，賣方有權停止售后服務。
6. 買方未付清全款以前，本機臺所有權歸賣方所有。
7. 大興公司售后服務部有多名專業技術人員在公司生產基地強有力的支持下，負責對買方的設備進行及時有效的維修服務。
四、安裝與驗收
1. 由大興或代理商人員至買方指定工廠進行機床安裝調試。
2. 買方應在設備到廠后，通知賣方進行設備的安裝調試工作。
3. 設備到廠后，買方應負責：
a)選好機器的安裝位置，并打好地基，設備安裝就位，進行粗調整。
b)操作人員預先學習機床的技術資料。
c)準備好試加工用的工件、刀具及夾具。
4. 賣方人員應攜帶安裝調試工作所需的專用工具，其它工具及檢具應由買方提供。
5. 買方盡可能地提供市內交通、工作午餐方便。
6. 驗收：a)主要機床附件檢查。
b)設備運轉狀況檢查。
c)機床精度驗收，大興提供出廠精度檢驗表，經雙方議定，買方得以隨機方式 檢驗，抽驗以不拆卸設備為準，抽驗所需檢具、量具由買方負責。
