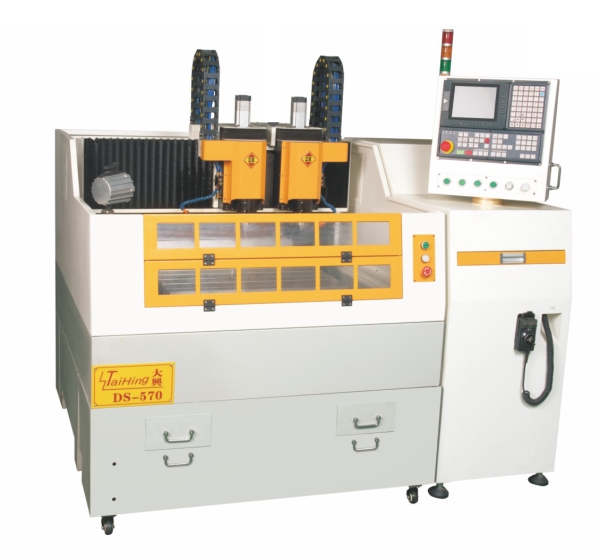

產品名稱：玻璃機（雙頭）DS-570（臺灣臺達NC300控制系統）
我們非常樂意為貴公司提供優質的產品以及全面的技術服務，敝司將保證產品質量，提供完善的售前、售后服務！ 如您有任何疑問，請隨時我聯系。
聯絡人： 溫先生 全國服務熱線：13929480028（帶微信功能，可加微信）
QQ: 897154365 E-mail: jyfactory@163.com orgic.cn
|
品名 |
規格型號 |
單位 |
數量 |
單價（萬） |
稅點（17%） |
備注 |
|
玻璃機（雙頭） |
DS-570 |
臺 |
|
|
|
|
付款方式：_________________________________________________
交貨時間：_________________________________________________
機械特點 Charactistics：
※※※ 高精度防油，防水手動脈沖發生器及對刀儀，機床定時自動潤滑系統。
※※※ 兩頭機生產效率高，生產批量零件專用設備。
※※※ 機床定時自動潤滑系統。
、※※※ 自動真空吸附，反吹氣系統和自吸式冷卻潤滑霧化系統。
※※※ 主軸冷卻系統：恒溫冷水機。
※※※ 先配快捷方便的自動換刀及對刀方式，為需要多把刀具加工的產品提高效率和品質。
※※※ 設備結構穩定，占地面積小，各軸移動速度高。
※※※ 該款設備結構穩定，精密度高，加工產品的表面效果極佳。
高剛性主體結構 Hing rigidity majoy structure
※※※ 全天然花剛巖高精密機床床身，橫梁及傳動部位零件，可有效防止機床震動；通過精密研磨加工，確保機械精度。
※※※采用全天然花剛巖作為床床身，具有“精密度、穩定性好、強度大、不生銹、耐酸堿”等優點。
加工應用范圍 Processing application ：

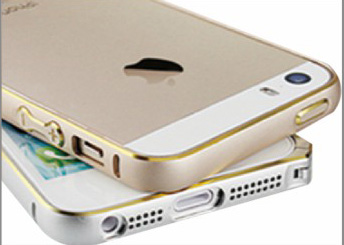

※※※ 可用于手機聽筒、平板電腦、揚聲器孔及各種有色金屬零件類的高速鉆孔。

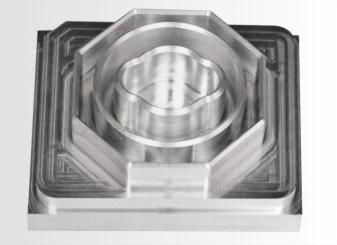

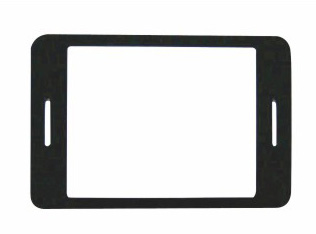

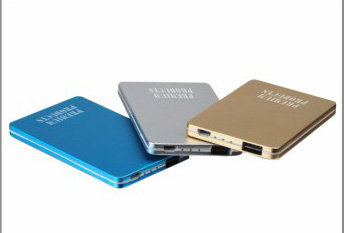

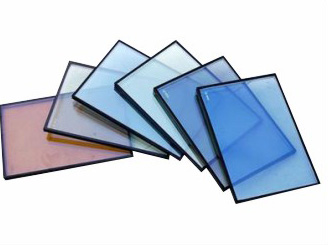

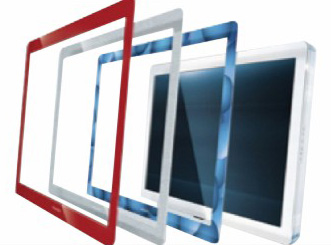

※※※ 精密切削鋁合金飾品、IT飾片，手機按健及小型復雜3D高速切割和高光面加工，數碼產品、亞克力、PC、PET等窗口鏡片高速切割。
玻璃機（雙頭）DS-570 技術參數
|
型號 |
model |
單位 |
DS-570 |
|
全套花剛巖高精密床身；T型槽+真空平臺 |
|||
|
行程Travel |
|||
|
X軸行程 |
X-axis travel |
mm |
700 |
|
Y軸行程 |
Y-axis travel |
mm |
500 |
|
Z軸行程 |
Z-axis travel |
mm |
200 |
|
龍門寬度（內側） |
Gantry width （inside) |
mm |
590 |
|
主軸端面至工作臺面距離 |
Distance from guide plane to spindle center |
mm |
30-200 |
|
工作臺Worktable |
|||
|
工作臺尺寸 |
Worktable size (L×W) |
mm |
700×500 |
|
最大承重 |
Maximum load |
kg |
100 |
|
T型槽 |
T-slot |
|
6-12-60mm |
|
主軸Spindle |
|||
|
主軸轉速 |
Spindle Speed |
rpm |
40000/60000/ 100000 轉(可選） |
|
主軸功率 |
Spindle motor power |
KW |
1.2/1.6(可選） |
|
主軸彈簧夾頭 |
Spindle collet chuck |
|
ER16 |
|
松刀方式 |
Unlock tool way |
|
手動松刀 |
|
馬達Motors |
|||
|
進給率Federate |
Feed rate |
|
|
|
X/Y/Z軸快遞位移 |
Ted X/Y/Z axis express displacement |
mm/min |
15000 |
|
切削進給率 |
Cutting feed rate |
mm/min |
12000 |
|
精度Accuracy |
|||
|
軸運動定位精度 |
Pointing accuracy |
mm |
0.008/300 |
|
軸重復定位精度 |
Repeat ability accuracy |
mm |
0.005 |
|
機床信息Machine information |
|||
|
機床外形尺寸 |
Machine dimension (L×W×H) |
mm |
1400*1900*1700 |
|
機床重量 |
Machine weight |
kg |
1900 |
|
電力需求（功率/電流） |
Power requirement |
KVA |
3kw |
DS-570玻璃機型（雙頭） 配置及技術文件清單
序號
產品型號: DS-570玻璃機型（雙頭）
數量
備 注
一、主要配置
1
機身材質
全套花崗巖高精密床身
1臺
2
鈑金型式
半罩式鈑金
1套
3
控制系統
臺灣臺達NC300控制系統
1套
高光機高配置
4
三軸絲桿
臺灣上銀 XY-2010、Z-2010
3條
C3級正品絲桿
5
三軸線軌
臺灣上銀HGH2CA
6條
C3級正品導軌
6
三軸伺服及驅動
臺達NC300全套電機伺服
3套
7
主軸
1.2kw/1.6KW(可選）、 40000/60000/ 100000 轉(可選）
1條
RPS
8
絲桿軸承
NSK7202 配對 6202NSK
9個
7202六個/6202三個
9
分離式掌上型電子手輪
移動（外掛式）
1個
10
集中式自動潤滑系統
集中潤滑系統
1套
11
電器控制箱對流式熱交換器
瑞科一體式熱交換器
1個
12
工作照明裝置
LED 24V8W
1個
13
報警裝置
LED 24V兩色
1個
14
聯軸器
膜片式夾持型
1套
15
變頻器
臺達變頻器1.5KM
1個
16
氣壓報警表
SMC10KG正壓表
1個
正品 SMC
17
主軸空氣過濾
SMC空氣過濾器
1套
正品SMC
18
酒精噴霧器
YS-BPV-3000
1套
19
真空電磁閥
SENYA250-25
1套
20
空氣開關，接觸器，
60A,20A 正泰
1套
21
繼電器
24V施耐德
1套
二、隨機附件及工具
1
主軸/切削冷卻裝置
凌霄15WG-12水泵及水箱 及冷凝器
1套
LDPB2H-40臥式水泵
1個
2
內六扳手
1套
3
十、一字螺絲刀
各1支
4
調整墊鐵
4個
5
鎖刀扳手
18-21 專用板手
各1個
6
精密彈簧夾
ER16 3.175/3/4/6/8/10
各1個
7
裝夾碼鐵
M10碼仔
4個
8
主軸冷卻液
2.5L水箱寶
2支
9
電源線
3x2.5mm2 電纜
8米
三、隨機技術文件
1
裝箱單
中文
1份
2
合格證明書
中文
1份
3
系統使用說明書
中文
1份
機床尺寸：1400*1900*1700 重量：1.9噸
