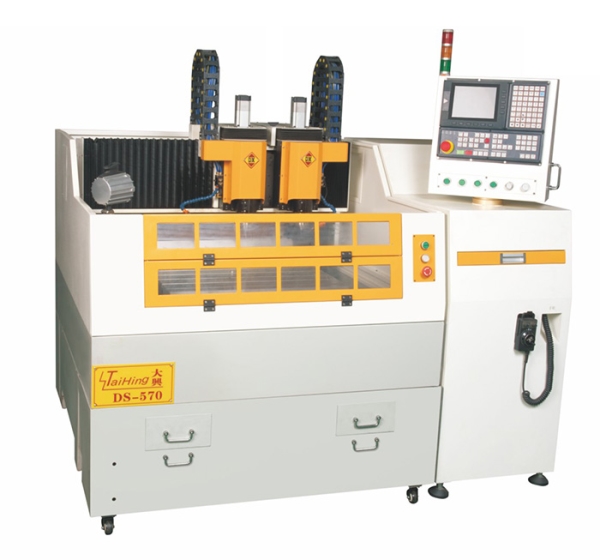

產品名稱：玻璃機DS-570 (全套花剛巖高精密床身；T型槽+冶具)（臺灣臺達NC300控制系統）
我們非常樂意為貴公司提供優質的產品以及全面的技術服務，敝司將保證產品質量，提供完善的售前、售后服務！ 如您有任何疑問，請隨時我聯系。
聯絡人： 溫先生 全國服務熱線：13929480028（帶微信功能，可加微信）
QQ: 897154365 E-mail: jyfactory@163.com orgic.cn
|
品名 |
規格型號 |
單位 |
數量 |
單價（萬） |
稅點（17%） |
備注 |
|
玻璃機（雙頭） |
DS-570 |
臺 |
|
|
|
|
付款方式：_________________________________________________
交貨時間：_________________________________________________
機械特點 Charactistics：
※※※ 高精度防油，防水手動脈沖發生器及對刀儀，機床定時自動潤滑系統。
※※※ 兩頭機生產效率高，生產批量零件專用設備。
※※※ 機床定時自動潤滑系統。
、※※※ 自動真空吸附，反吹氣系統和自吸式冷卻潤滑霧化系統。
※※※ 主軸冷卻系統：恒溫冷水機。
※※※ 先配快捷方便的自動換刀及對刀方式，為需要多把刀具加工的產品提高效率和品質。
※※※ 設備結構穩定，占地面積小，各軸移動速度高。
※※※ 該款設備結構穩定，精密度高，加工產品的表面效果極佳。
高剛性主體結構 Hing rigidity majoy structure
※※※ 全天然花剛巖高精密機床床身，橫梁及傳動部位零件，可有效防止機床震動；通過精密研磨加工，確保機械精度。
※※※采用全天然花剛巖作為床床身，具有“精密度、穩定性好、強度大、不生銹、耐酸堿”等優點。
加工應用范圍 Processing application ：
※※※ 可用于手機聽筒、平板電腦、揚聲器孔及各種有色金屬零件類的高速鉆孔。
※※※ 精密切削鋁合金飾品、IT飾片，手機按健及小型復雜3D高速切割和高光面加工，數碼產品、亞克力、PC、PET等窗口鏡片高速切割。
玻璃機（雙頭）DS-570 技術參數
|
型號 |
model |
單位 |
DS-570 |
|
全套花剛巖高精密床身；T型槽+冶具 |
|||
|
行程Travel |
|||
|
X軸行程 |
X-axis travel |
mm |
700 |
|
Y軸行程 |
Y-axis travel |
mm |
500 |
|
Z軸行程 |
Z-axis travel |
mm |
200 |
|
龍門寬度（內側） |
Gantry width （inside) |
mm |
590 |
|
主軸端面至工作臺面距離 |
Distance from guide plane to spindle center |
mm |
30-200 |
|
工作臺Worktable |
|||
|
工作臺尺寸 |
Worktable size (L×W) |
mm |
700×500 |
|
最大承重 |
Maximum load |
kg |
100 |
|
T型槽 |
T-slot |
|
6-12-60mm |
|
主軸Spindle |
|||
|
主軸轉速 |
Spindle Speed |
rpm |
40000/60000/ 100000轉(可選） |
|
主軸功率 |
Spindle motor power |
KW |
1.2/1.6(可選） |
|
主軸彈簧夾頭 |
Spindle collet chuck |
|
ER16 |
|
松刀方式 |
Unlock tool way |
|
手動松刀 |
|
馬達Motors |
|||
|
進給率Federate |
Feed rate |
|
|
|
X/Y/Z軸快遞位移 |
Ted X/Y/Z axis express displacement |
mm/min |
15000 |
|
切削進給率 |
Cutting feed rate |
mm/min |
12000 |
|
精度Accuracy |
|||
|
軸運動定位精度 |
Pointing accuracy |
mm |
0.008/300 |
|
軸重復定位精度 |
Repeat ability accuracy |
mm |
0.005 |
|
機床信息Machine information |
|||
|
機床外形尺寸 |
Machine dimension (L×W×H) |
mm |
1400*1900*1700 |
|
機床重量 |
Machine weight |
kg |
1900 |
|
電力需求（功率/電流） |
Power requirement |
KVA |
3kw |
|
DS-570玻璃機型（雙頭） 配置及技術文件清單 |
||||
|
序號 |
產品型號: DS-570玻璃機型（雙頭） |
數量 |
備 注 |
|
|
一、主要配置 |
||||
|
1 |
機身材質 |
全套花崗巖高精密床身 |
1臺 |
|
|
2 |
鈑金型式 |
半罩式鈑金 |
1套 |
|
|
3 |
控制系統 |
臺灣臺達NC300控制系統 |
1套 |
高光機高配置 |
|
4 |
三軸絲桿 |
臺灣上銀 XY-2010、Z-2010 |
3條 |
C3級正品絲桿 |
|
5 |
三軸線軌 |
臺灣上銀HGH2CA |
6條 |
C3級正品導軌 |
|
6 |
三軸伺服及驅動 |
臺達NC300全套電機伺服 |
3套 |
|
|
7 |
主軸 |
1.2kw/1.6KW(可選）、 40000/60000/ 100000 轉(可選） |
1條 |
RPS |
|
8 |
絲桿軸承 |
NSK7202 配對 6202NSK |
9個 |
7202六個/6202三個 |
|
9 |
分離式掌上型電子手輪 |
移動（外掛式） |
1個 |
|
|
10 |
集中式自動潤滑系統 |
集中潤滑系統 |
1套 |
|
|
11 |
電器控制箱對流式熱交換器 |
瑞科一體式熱交換器 |
1個 |
|
|
12 |
工作照明裝置 |
LED 24V8W |
1個 |
|
|
13 |
報警裝置 |
LED 24V兩色 |
1個 |
|
|
14 |
聯軸器 |
膜片式夾持型 |
1套 |
|
|
15 |
變頻器 |
臺達變頻器1.5KM |
1個 |
|
|
16 |
氣壓報警表 |
SMC10KG正壓表 |
1個 |
正品 SMC |
|
17 |
主軸空氣過濾 |
SMC空氣過濾器 |
1套 |
正品SMC |
|
18 |
酒精噴霧器 |
YS-BPV-3000 |
1套 |
|
|
19 |
真空電磁閥 |
SENYA250-25 |
1套 |
|
|
20 |
空氣開關，接觸器， |
60A,20A 正泰 |
1套 |
|
|
21 |
繼電器 |
24V施耐德 |
1套 |
|
|
二、隨機附件及工具 |
||||
|
1 |
主軸/切削冷卻裝置 |
凌霄15WG-12水泵及水箱 及冷凝器 |
1套 |
|
|
LDPB2H-40臥式水泵 |
1個 |
|
||
|
2 |
內六扳手 |
|
1套 |
|
|
3 |
十、一字螺絲刀 |
|
各1支 |
|
|
4 |
調整墊鐵 |
|
4個 |
|
|
5 |
鎖刀扳手 |
18-21 專用板手 |
各1個 |
|
|
6 |
精密彈簧夾 |
ER16 3.175/3/4/6/8/10 |
各1個 |
|
|
7 |
裝夾碼鐵 |
M10碼仔 |
4個 |
|
|
8 |
主軸冷卻液 |
2.5L水箱寶 |
2支 |
|
|
9 |
電源線 |
3x2.5mm2 電纜 |
8米 |
|
|
三、隨機技術文件 |
||||
|
1 |
裝箱單 |
中文 |
1份 |
|
|
2 |
合格證明書 |
中文 |
1份 |
|
|
3 |
系統使用說明書 |
中文 |
1份 |
|
|
|
|
|
|
|
|
機床尺寸：1400*1900*1700 重量：1.9噸 |
||||
