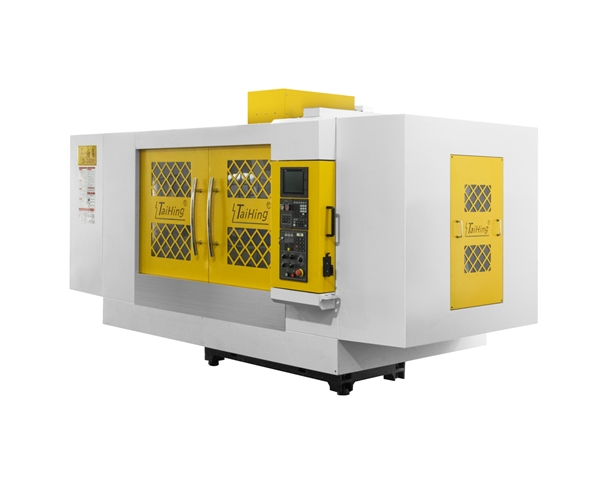

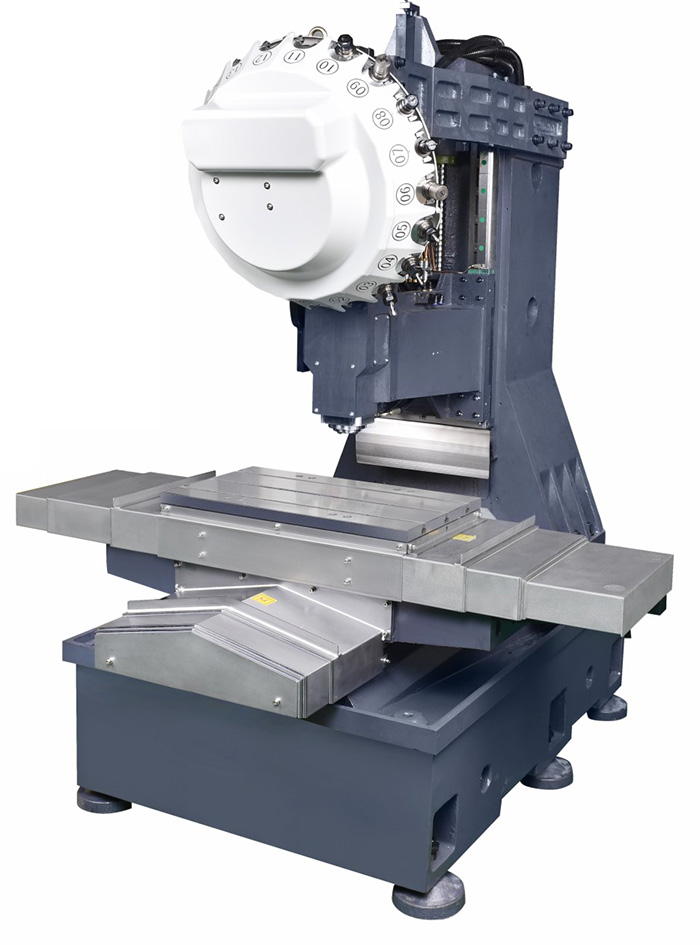

大興集團 大興智能機械有限公司 D-1500鉆攻機
我們非常樂意為貴公司提供優質的產品以及全面的技術服務，敝司將保證產品質量，提供完善的售前、售后服務！ 如您有任何疑問，請隨時我聯系。
聯絡人： 溫先生 全國服務熱線：13929480028（帶微信功能，可加微信）
QQ: 897154365 E-mail: jyfactory@163.com www.lathe-beltline.com
|
品名 |
規格型號 |
單位 |
數量 |
單價（萬） |
稅點（17%） |
備注 |
|
大興鉆攻機 |
D-1500
|
臺 |
|
|
|
|
付款方式：
交貨時間：
高速鉆孔攻牙機 Hing-speed driling Tapping Machine
高剛性主體結構 Hing rigidity majoy structure
床身、工作臺、滑座、立柱、主軸箱等大件均采用米漢納鑄鐵高張力材料，造型為樹脂砂工藝，吸震力強，耐磨力佳，并經應力消除與時效處理，并確保機臺能長期保持最佳精度。
機械特點：
※※※ 床身結構堅固，能承受高速度運動產生的慣性
※※※ 三軸60米高速度位移可節省非加工時間50%
※※※ 高靜音螺桿、靜音線軌使熱變位少精度高。
※※※ 加高立柱設計，預留第四軸、第五軸空間
※※※ 直線高速主軸反應快，鉆孔攻牙效率大大提高。
※※※ 進口主軸、護罩保護絲桿線軌， 提高機床使用壽命

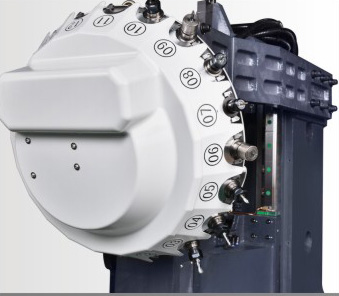

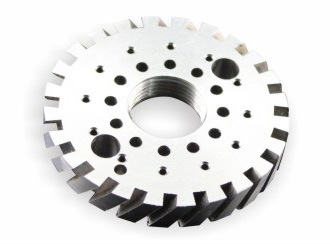

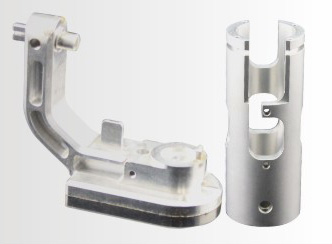

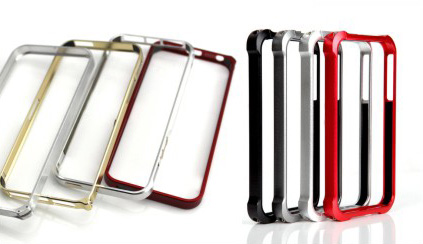

加工應用范圍： 精密零件、光電、手機3C產品
零件量產加工最佳利器
|
主軸轉速可選配 |
X.Y.Z快速進給（M/mim） |
快速換刀（秒） |
|
20000（rpm）標準配置 |
X=48-60（M/mim） |
T-T：1.2秒 |
|
15000（rpm）可選配 |
Y=48-60（M/mim） |
T-T：1.2秒 |
|
24000（rpm）可選配 |
Z=48-60（M/mim） |
T-T：1.2秒 |
一、主要規格及技術參數
|
主要技術參數 |
|||
|
機械規格 |
名稱 |
規格 |
單位 |
|
行程 |
X軸行程 |
1500 |
mm |
|
Y軸行程 |
400 |
mm |
|
|
Z軸行程 |
300 |
mm |
|
|
主軸鼻端至工作臺面距離 |
170-470 |
mm |
|
|
主軸中心至立柱滑軌面距離 |
425 |
mm |
|
|
工作臺 |
工作臺尺寸 |
1600×420 |
mm |
|
最大荷重 |
300 |
kg |
|
|
T型槽（槽數-尺寸-間距） |
3-18-120 |
mm |
|
|
主軸 |
主軸轉速 |
20000 |
rpm |
|
主軸刀柄形式 |
BT-30 |
|
|
|
主軸直徑 |
Φ100 |
mm |
|
|
進給速度 |
快移速度X/Y/Z |
48 / 48 / 48 |
m/min |
|
切削進給速度 |
1~8000 |
mm/min |
|
|
機器精度 |
X/Y/Z 軸定位精度 |
±0.005/300 |
mm |
|
X/Y/Z 軸重復精度 |
±0.003 |
mm |
|
|
馬達 |
主軸馬達 |
5.5 |
KW |
|
X 、Y、Z軸驅動馬達 |
1.5/ 3 / 3 |
KW |
|
|
油泵 |
DY-YBM-750 |
750W |
|
|
刀庫 |
刀庫容量 |
16/21 |
支 |
|
自動換刀型式 |
夾臂式 |
|
|
|
刀柄規格 |
BT-30 |
|
|
|
刀柄拉釘 |
45 |
度 |
|
|
最大刀具長度 |
250 |
mm |
|
|
最大刀具重量 |
5 |
kg |
|
|
換刀時間 |
1.5 |
sec |
|
|
占地空間 |
機械高度 |
2450 |
mm |
|
占地空間（長 × 寬） |
3800*1900 |
mm |
|
|
機械重量 |
5500 |
kg |
|
|
電氣總?cè)萘?/span> |
15 |
KVA |
|
|
氣壓需求 |
0.5 ~ 0.8 |
MPa |
|
|
標準附件 |
|||
|
名稱 |
規格 |
數量 |
單位 |
|
控制器 |
M80 |
1 |
套 |
|
主軸 |
RD3018 |
1 |
組 |
|
夾臂式刀庫 |
BT-30-16T |
1 |
臺 |
|
全密式外罩 |
鈑金 |
1 |
套 |
|
自動潤滑系統 |
YET-B2P2 |
1 |
套 |
|
熱交換器 |
RC-25AR |
1 |
臺 |
|
工作燈 |
20W |
2 |
組 |
|
地腳墊塊 |
HT250 |
1 |
套 |
|
工具箱 |
|
1 |
套 |
|
鎖刀架+鎖刀扳手 |
BT-30 |
1 |
套 |
|
刀柄（含拉釘）） |
BT-30 |
1 |
組 |
|
電纜線 |
4 X 2.5mm2 X 5米 |
1 |
條 |
|
系統操作說明書 |
|
1 |
套 |
|
選配附件 |
|||
|
名稱 |
規格 |
數量 |
單位 |
|
發那科系統 |
FANUC-Oi MF |
|
套 |
|
油冷卻機 |
RC0-10PTS |
|
臺 |
|
第四軸 |
|
|
套 |
|
第五軸 |
|
|
套 |
*本公司保留規格設計變更之權利，恕不另行通知。
二、主要配件品牌
|
項序
|
品 名 |
規格 |
生產廠家 |
備注 |
|
1 |
數控系統 |
M80 |
三菱（日本） |
|
|
2 |
主軸電機 |
SJ-V5.5-01T |
三菱（日本） |
|
|
3 |
X軸電機 |
HF154S/3000 |
三菱（日本） |
|
|
4 |
Y軸電機 |
HF303S/3000 |
三菱（日本） |
|
|
5 |
Z軸電機 |
HF303BS/3000 |
三菱（日本） |
|
|
6 |
X軸滾珠絲桿 |
Φ32X16 |
上銀/銀泰(臺灣) |
|
|
7 |
Y軸滾珠絲桿 |
Φ32X16 |
上銀/銀泰(臺灣) |
|
|
8 |
Z軸滾珠絲桿 |
Φ32X16 |
上銀/銀泰(臺灣) |
|
|
9 |
X軸導軌 |
30型滾珠式 |
上銀/銀泰(臺灣) |
|
|
10 |
Y軸導軌 |
四導軌 30型滾珠式 |
上銀/銀泰(臺灣) |
|
|
11 |
Z軸導軌 |
30型滾珠式 |
上銀/銀泰(臺灣) |
|
|
12 |
主軸 |
RD3018 |
羅翌(臺灣) |
|
|
13 |
刀庫 |
夾臂式BT-30-16T |
圣杰(臺灣) |
|
|
14 |
聯軸器 |
Φ55梅花型 |
R+W（德國） |
|
|
15 6 |
微電腦式注油機 |
AC220V-2L |
寶騰（臺資） |
|
|
16 |
空氣過濾器 |
AC40 |
SMC（日本） |
|
|
17 |
熱交換器 |
RC-25AR |
瑞科（臺資） |
|
|
18 |
變壓器 |
15KVA |
南林（臺資） |
|
|
19 |
油泵 |
DY-YBM-750 |
隆鑫（臺資） |
|
|
20 |
電器元件 |
三菱 |
（日本） |
|
|
21 |
脈沖手輪 |
HC121AB |
東測（日本） |
|
*本公司保留規格設計變更之權利，恕不另行通知。
三、機床工作條件
(1)電源：380V±10% 50HZ±1% 三相交流電
(2)使用溫度：5℃ - 40℃
(3)最佳環境溫度：15℃ - 25℃
(4)相對濕度：40 - 75%
(5)氣源壓力：0.5 - 0.7Mpa
(6)氣源流量：350L/min
四、潤滑用油需求表
表（一）
|
潤滑位置 |
主軸軸承 |
X、Y、Z軸軸承 |
油冷機 |
|
用油特性 |
耐高低溫 |
耐高低溫 |
傳熱性大，潤滑性好 |
|
潤滑油狀態 |
油脂 |
油脂 |
稀油 |
|
換油周期 |
適時補充 |
適時補充 |
每年更換一次 |
|
油箱容量 |
|
|
20L |
|
推薦用油 |
NOK KLUEBER’S ISO FLEX NBUIS NO.2 |
NOK KLUEBER’S ISO FLEX NBUIS NO.2 |
ISO VG10 MOBIL DTE OIL 21 |
表（二）
|
潤滑位置 |
滑軌、滾珠導螺桿 |
油壓裝置 |
切削液 |
|
潤滑油狀態 |
稀油 |
稀油 |
稀油 |
|
用油特性 |
1）粘度ISO VG68 2) 具耐磨、耐壓 |
1）粘度ISO VG32具防、抗泡沫 抗氧化、抗乳化 |
1）傳熱性大 2）潤滑良好 |
|
潤滑方式 |
集中潤滑 |
循環 |
循環 |
|
換油周期 |
每周補充 |
每年更換一次 |
每月更換 |
|
油箱容量 |
2L |
40L |
160L |
|
推薦用油 |
1）國光牌滑導機油68 2）MOBIL VACTRA OIL NO.2 3)ESSO FEBIS K68 4)SHELL TONNA OIL T68 5)CHEVRON WAY LUBRICANT 68
|
1)國光牌液壓油32AW 2)MOBIL D.T.E OIL 13 3)ESSO NUTO H32 4)SHELL TELLUS OIL 32 5)CHEVRON EP HYDRAULIC OIL 32 |
1)國光牌切削油32C 2)MOBIL ESUL TRAN B4 3)ESSO PENNEX 44 OR KUTWELL30 4)SHELL DROMUS OILB OR GARIA 31 5)B.P CIRORA DIATSOL CUTROA |
五．安裝、調試、驗收及培訓、售后服務
1.安裝、調試
1). 請預制水泥地基，地基圖另行通知。
2). 請預先安裝好三相380V，50Hz電源并建議附穩壓電源。
3). 設備到廠后會同我司代表開箱檢驗，如果發現損壞或減少，請立即通知我司。
4). 設備開箱驗收后，請買方先進行機械定位、地基孔灌水泥、水平粗調整等工作，后續安裝精調，請買方最少提前7天通知我公司派人前往。
5). 請買方協助我公司安裝調試人員安排住宿、膳食及交通等事項。
6). 請買方指定機臺的操作人員和維護人員，并指派專門人員協助我公司進行機床的安裝調試。
2.機床驗收
1).預驗收：預驗收在賣方場地進行，檢驗該機床檢驗表中項目，并切削加工賣方標準綜合試件1件，各項達到要求，即視為機床預驗收合格，可以發貨。刀具與零件由賣方提供。
2). 終驗收： 終驗收在買方場地進行，由賣方人員指導，機床安裝調試合格后，機床進入質量保證期。
3．培訓
賣方負責為買方進行技術培訓，培訓時間為5個工作日，培訓人員2～5人，培訓地點在賣方，培訓內容包括機床結構、性能及功能、數控系統、編程及操作，機床維護保養等知識。培訓人員食宿自理。
4.售后服務及承諾
(1) 機床最終驗收合格之日起，賣方對產品實行三包服務，質保期為12個月，在質保期內對產品實行免費維修
特別指出：機床運抵買方后滿12個月，若因買方原因未進行安裝調試，則保修期滿，賣方不再提供免費安裝調試及維修。
(2) 在保修期內，經查證若為用戶原因：裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆卸改裝所造成之人為損壞，不在以上免費保修之內，用戶必須支付所有維修、整修費用。
說明：設備由于自然災害造成的損壞不在我公司的保修范圍內。比如：雷擊、水災、火災、地震等情況，以及移機、二次培訓等等。
(3) 機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的，在8小時內派人到現場給予處理，具體時間視零件準備時間長短。
(4) 超過保修期后，我公司繼續為用戶提供維修服務，并依據我公司收費標準收取零件成本及服務費用。
(5) 驗收合格后，買方未依據合同履約，賣方有權停止售后服務。
(6) 買方未付清全款以前，本機臺所有權歸賣方所有。
