線軌機D-8H（西門子系統）
D-8H
臺
付款方式：_________________________________________________
交貨時間：_________________________________________________
機械特點Characteristics：

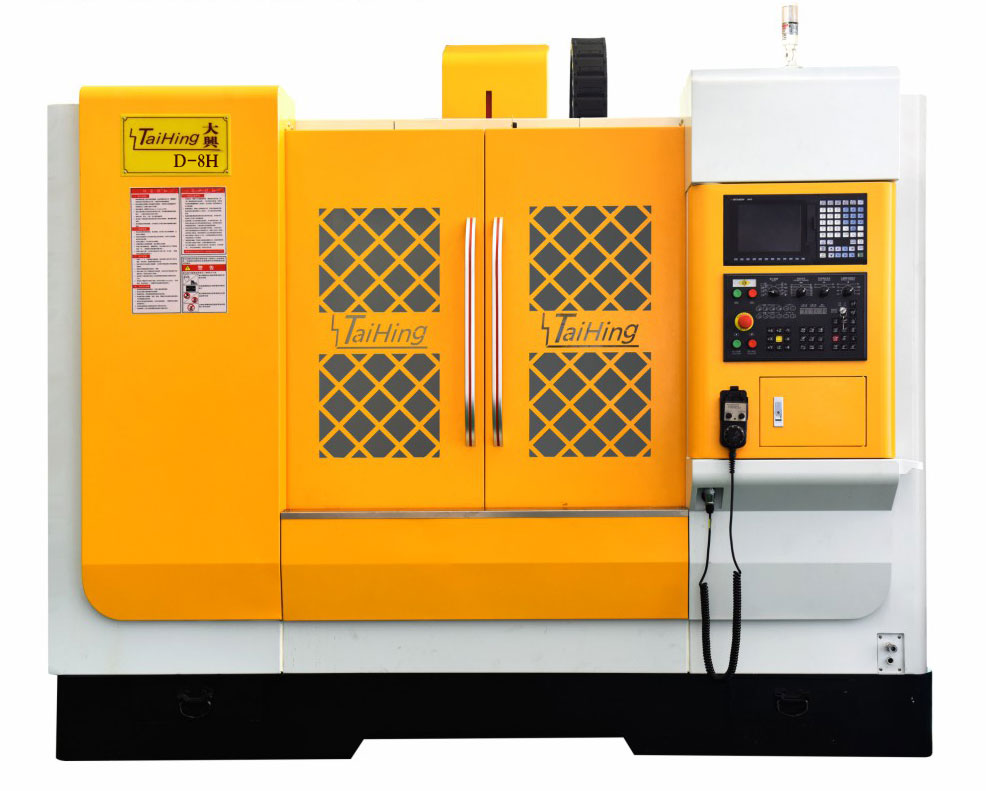

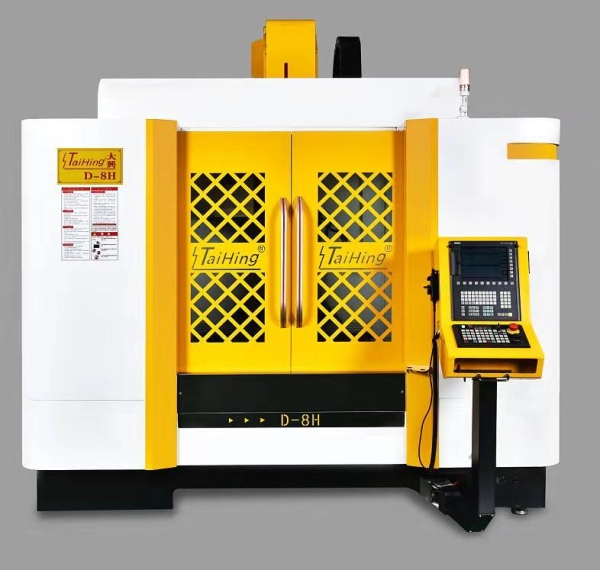

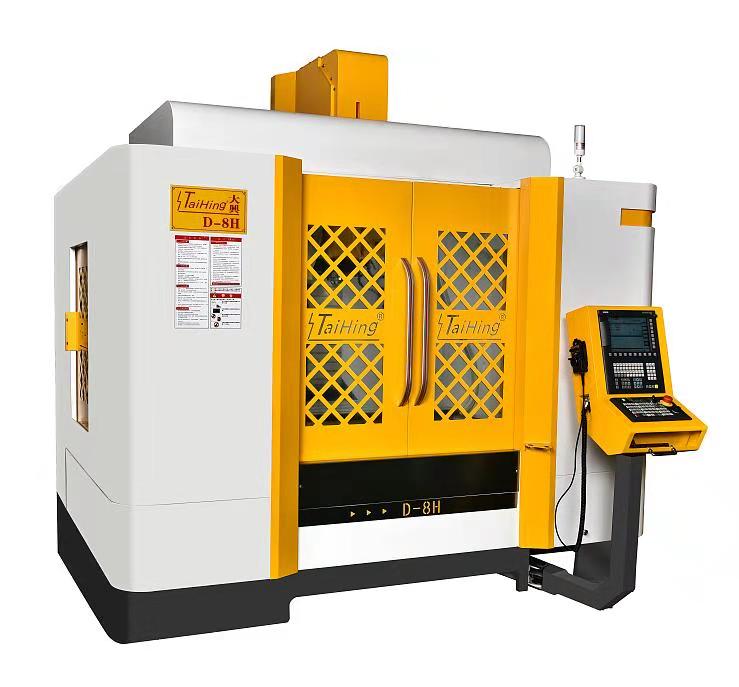

產品名稱：線軌機D-8H（西門子系統）—CNC850三軸線軌機(高速高精密零件立式加工中心機）
1、主要規格及技術參數
|
D-8H主要技術參數 |
|||
|
機械規格 |
名稱 |
規格 |
單位 |
|
行程 |
X 軸行程 |
800 |
mm |
|
Y 軸行程 |
500 |
mm |
|
|
Z 軸行程 |
500 |
mm |
|
|
主軸鼻端至工作臺面距離 |
150-650 |
mm |
|
|
主軸中心至立柱滑軌面距離 |
560 |
mm |
|
|
工作臺 |
工作臺尺寸 |
1000×500 |
mm |
|
最大荷重 |
600 |
kg |
|
|
T 型槽（槽數-尺寸-間距） |
4-18-105 |
mm |
|
|
主軸 |
主軸轉速 |
18000 |
rpm |
|
主軸刀柄形式 |
BT40 |
|
|
|
主軸直徑 |
?140 |
mm |
|
|
傳動方式 |
直接式 |
|
|
|
進給速度 |
快移速度 X/Y/Z |
36/ 36/ 36 |
m/min |
|
切削進給速度 |
1~8000 |
mm/min |
|
|
機器精度 |
X/Y/Z 軸定位精度 |
±0.005/300 |
mm |
|
X/Y/Z 軸重復精度 |
±0.003 |
mm |
|
|
馬達 |
主軸馬達 |
7.5 |
KW |
|
X 、Y、Z 軸驅動馬達 |
3/3/3 |
KW |
|
|
油泵 |
DY-YBM-750 |
750W |
|
|
占地空間 |
機械高度 |
2600 |
mm |
|
占地空間（長 × 寬） |
2700*2500 |
mm |
|
|
機械重量 |
6500 |
kg |
|
|
電氣總?cè)萘?/span> |
15 |
KVA |
|
|
氣壓需求 |
0.5 ~ 0.8 |
MPa |
|
*本公司保留規格設計變更之權利，恕不另行通知。
主要外購配件品牌
|
項序 |
品 名 |
規格 |
生產廠家 |
備注 |
|
1 |
數控系統 |
828D |
西門子（德國） |
|
|
2 |
主軸電機 |
|
西門子（德國） |
|
|
3 |
X 軸電機 |
|
西門子（德國） |
|
|
4 |
Y 軸電機 |
|
西門子（德國） |
|
|
5 |
Z 軸電機 |
|
西門子（德國） |
|
|
6 |
X 軸滾柱絲桿 |
36X12 |
上銀/銀泰(臺灣) |
|
|
7 |
X 軸滾柱絲桿 |
36X12 |
上銀/銀泰(臺灣) |
|
|
8 |
X 軸滾柱絲桿 |
36X12 |
上銀/銀泰(臺灣) |
|
|
9 |
X 軸導軌 |
35 型 |
力士樂(德國) |
|
|
10 |
Y 軸導軌 |
35 型 |
力士樂(德國) |
|
|
11 |
Z 軸導軌 |
35 型 |
力士樂(德國) |
|
|
12 |
主軸 |
TD18000 |
臺大(臺灣) |
|
|
13 |
聯軸器 |
Φ65 梅花型 |
R+W（德國） |
|
|
14 |
微電腦式注油機 |
AC220V-2L |
寶騰（臺資） |
|
|
15 |
氣動三聯組件 |
AC40 |
亞德克（臺灣） |
|
|
16 |
熱交換器 |
RC-25AR |
瑞科（臺資） |
|
|
17 |
變壓器 |
20KVA |
南林（臺資） |
|
|
18 |
油泵 |
DY-YBM-750 |
隆鑫（臺資） |
|
|
19 |
脈沖手輪 |
HC121AB |
東測（日本） |
|
|
20 |
刀庫 |
24把 |
圣杰（臺灣） |
|
|
21 |
油冷機 |
|
瑞科（臺灣） |
|
*本公司保留規格設計變更之權利，恕不另行通知。
