品名
規格型號
單位
數量
單價（萬）
稅點（17%）
備注

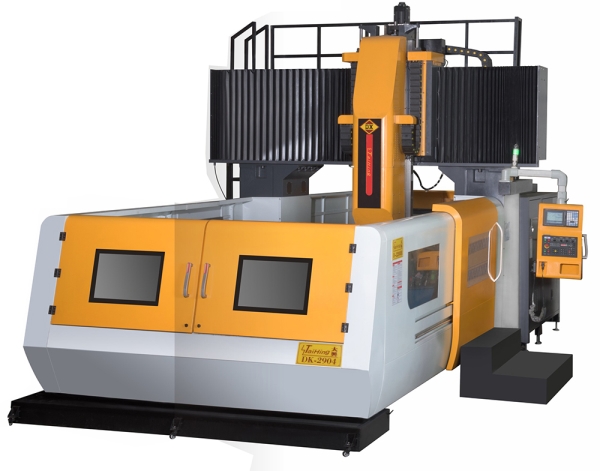

龍門加工中心機
DK-2904 (D-2904B) 龍門加工中心機4000*2500)
臺
付款方式：
交貨時間：
機械特點：
※※ 機床采用龍門定梁框結構,長久的保持良好的剛性和精度，扭矩大，動態特性佳，根據加工需求充分吸收了國際先進機床設計理念。
※※ 關鍵件包括床身、立柱、橫梁、滑鞍、 滑枕、工作臺等均選用高強度樹脂砂造型，高強度優質鑄鐵。可耐重切削并長期保持精度，穩定性高。
※※ 熱對稱主軸箱，高精度的軸承安裝于主軸頭部和尾部，有效確保剛性和精度。采用加大直徑和厚度的主軸，進一步增強剛性。主軸選用大功率電機驅動。大 馬力，高扭力，即使在低轉速狀態下也可以實現高精度的重切削。
※※ 進給系統采用加大直徑的 滾珠絲桿，增加絲桿剛性并能有效防止絲桿熱變形。，
※※ 螺旋式與鏈板式自動排屑結構相結合，確保排屑的順暢。
※※ X、Y軸采用負荷超重線性導軌，Z軸采用淬硬貼塑矩形導軌，低磨損，高負載，確保機床的長期使用精度，可大幅提高切削時的精度與剛性。
※※ 主軸中心距z軸導軌面距離短，大大減少翻轉力矩，提高鋼性。主軸采用模塊化設計，多種功能模塊供客戶選擇。適用多種類型加工。
※※ X/Y/Z三軸選用C3進口滾珠絲桿，兩端固定支撐，采用無隙齒輪同步傳動，輸出扭力大，移動速度快。加工性能好；預拉伸結構，采用高精度精密軸承支撐，具有極高的移動精度和極佳的熱穩定性。
超強切削、適應于大型模具、 工件高精度加工
機械特點：
2、X、Y、Z三軸皆使用精密大直徑之導軌螺桿，并施予適當預拉。
力。高精密、大功率、高扭力主軸。
5、工作臺全行程全支撐設計加工時不會因工作臺懸空而產生誤差。
一．供貨范圍及技術要求
|
||||||||||||||||
|
DK-2904 (D-2904B) 龍門加工中心機4000*2500) 主要技術參數 |
||||||||||||||||
|
項次 |
項目 |
品牌和型號 |
||||||||||||||
|
1 |
工作臺面積 |
2500*4000 |
||||||||||||||
|
2 |
X 軸行程 |
4000 |
||||||||||||||
|
3 |
Y 軸行程 |
2900 |
||||||||||||||
|
4 |
Z 軸行程 |
1000 |
||||||||||||||
|
5 |
工作臺承重（T） |
18 |
||||||||||||||
|
6 |
龍門寬度 |
2900 |
||||||||||||||
|
7 |
主軸端面至工作臺面距離 |
260-1260 |
||||||||||||||
|
8 |
主軸端規格 |
BT50/θ190 |
||||||||||||||
|
9 |
主軸轉速 |
皮帶式 6000 |
||||||||||||||
|
10 |
主軸馬達功率（HP) |
22KW |
||||||||||||||
|
11 |
XYZ 軸滾珠絲桿規格 |
X：8020；Y6316;Z5010 |
||||||||||||||
|
12 |
XY 軸導軌規格 |
X 軸 55 規格重載滾柱線軌，Y 軸 55 規格重載滾柱線軌,軸矩形硬軌 |
||||||||||||||
|
13 |
Z 軸導軌規格 |
矩形硬軌 |
||||||||||||||
|
二、標準配套件 |
||
|
項次 |
項目 |
品牌和型號 |
|
1 |
控制器 |
三菱 日本 |
|
2 |
主軸電機 |
三菱 日本 |
|
3 |
X、Y、Z 軸電機 |
M70A 日本 |
|
4 |
X、Y、Z 軸軸承 |
NSK（精密級）日本、NACHI（精密級）日本 |
|
5 |
三軸滾柱絲桿 |
臺灣上銀/銀泰（WIN/PMI）C3 級 |
|
6 |
傳動皮帶 |
標配 |
|
7 |
主軸打刀缸 |
臺灣臻賞，協品 |
|
8 |
電磁閥（氣壓） |
SMC |
|
9 |
照明工作燈 |
ONN |
|
10 |
信號線材 |
哲宏 |
|
11 |
電氣箱熱交換器 |
瑞科 |
|
12 |
電腦潤滑系統 |
河谷 |
|
13 |
變壓器 |
國進 |
|
14 |
機床低壓電器 |
施耐德 |
|
15 |
冷卻泵 |
瑞科 |
|
16 |
手持單元 |
東測 |
|
17 |
刀庫 |
32 把 臺灣圣杰 |
三、機床技術條件
電源電壓 三相 AC380V±10%
電源頻率 50Hz±0.5Hz
接地電阻 ≤10Ω
海拔高度 0-1000米（1000-2000米應降低功率使用）
環境溫度 5-40℃,且24小時平均氣溫不大于35℃
污染等級 化學氣體 Class 3C2
固體物質 Class 3S2
不允許存在具有導電性粉塵！
相對濕度 正常75%（無凝結水）; 短期（一個月以內）95%
空氣壓力 大于0.4Mpa,小于0.8MPa
機床電源總功率 60KVA
機床噪聲：符合中國國家標準、噪聲＜75dB。
技術條件
l 機床設其它計制造符合ISO國際標準。
l 最小分辨率：X、Y、Z：0.001 mm。
l 機床所有零、部件和各種儀表的計量單位全部采用國際單位（SI）標準。
l 進給軸加速度應與主軸轉速合理匹配。
l 可進行平移、縮放、鏡像、旋轉、坐標轉換、螺旋插補。
l 使用三菱系統的標準操作界面。
l 提供計算機與機床連接的電纜及傳輸軟件。
l 控制系統電源配有濾波器等保護電路。
l 機床標配分離式手輪（帶倍率開關）。
l 刀具直徑及長度補償，剛性攻絲。
l 故障自診斷功能。
l 機床顏色為保銀樣本標準色。
l 全罩式防護裝置安全可靠，符合GBI5760-1995金屬切削機床安全防護通用技術條件。
l 高壓清潔槍（風槍）、導軌自動潤滑系統。
l 精度檢驗標準按《GB/T 19362.1-2003/ISO 8636-1:2000》,《GB/T 8300.1-96》
四．售后服務承諾
1、自機床驗收合格之日起，賣方負責保修 1 年。保修期間，如設備出現故障，大興公司在接到買方 通知后，2 小時響應，24 小時內趕到現場，在維修零、部件到位時 1 個工作日內排除故障。如屬不正常使用造成機件損壞，將收取零部件成本費。
2、大興公司定期對設備進行維護和檢修。
3、保修期過后，大興公司對設備提供有償終生維修技術服務。合同簽訂后 3 年內大興公司承諾以優惠價格向買方提供保證設備正常運行的所需要的全部備件。
4、大興公司售后服務部有多名專業技術人員在公司生產基地強有力的支持下，負責對買方的設備進行及時有效的維修服務。
五、安裝與驗收
1. 由大興或代理商人員至買方指定工廠進行機床安裝調試。
2. 買方應在設備到廠后，通知賣方進行設備的安裝調試工作。
3. 設備到廠后，買方應負責：
a)選好機器的安裝位置，并打好地基，設備安裝就位，進行粗調整。 b)操作人員預先學習機床的技術資料。 c)準備好試加工用的工件、刀具及夾具。
4. 賣方人員應攜帶安裝調試工作所需的專用工具，其它工具及檢具應由買方提供。
5. 買方盡可能地提供市內交通、工作午餐方便。
6. 驗收：a)主要機床附件檢查。
b)設備運轉狀況檢查。 c)機床精度驗收，大興提供出廠精度檢驗表，經雙方議定，買方得以隨 機方式檢驗，抽驗以不拆卸設備為準，抽驗所需檢具、量具由買方負責。
