產品展示

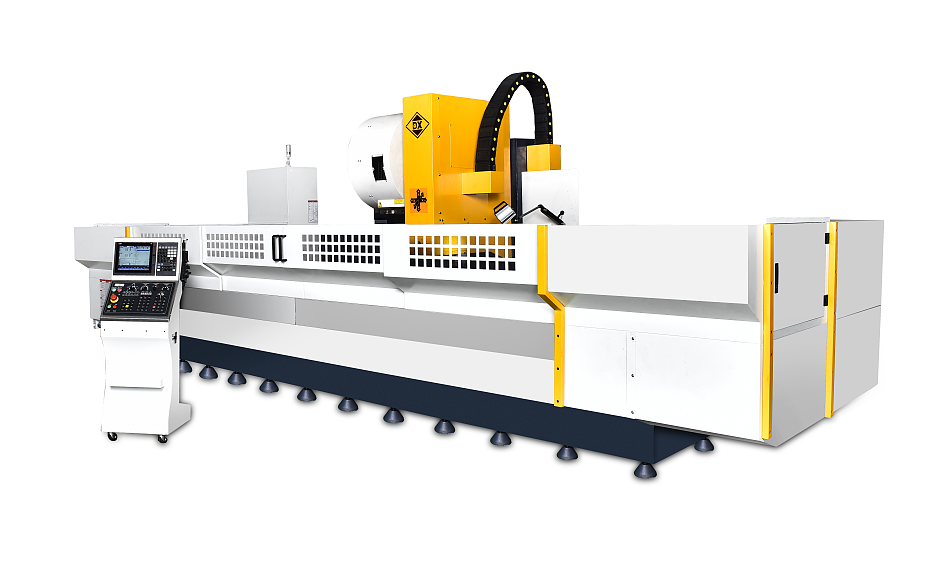

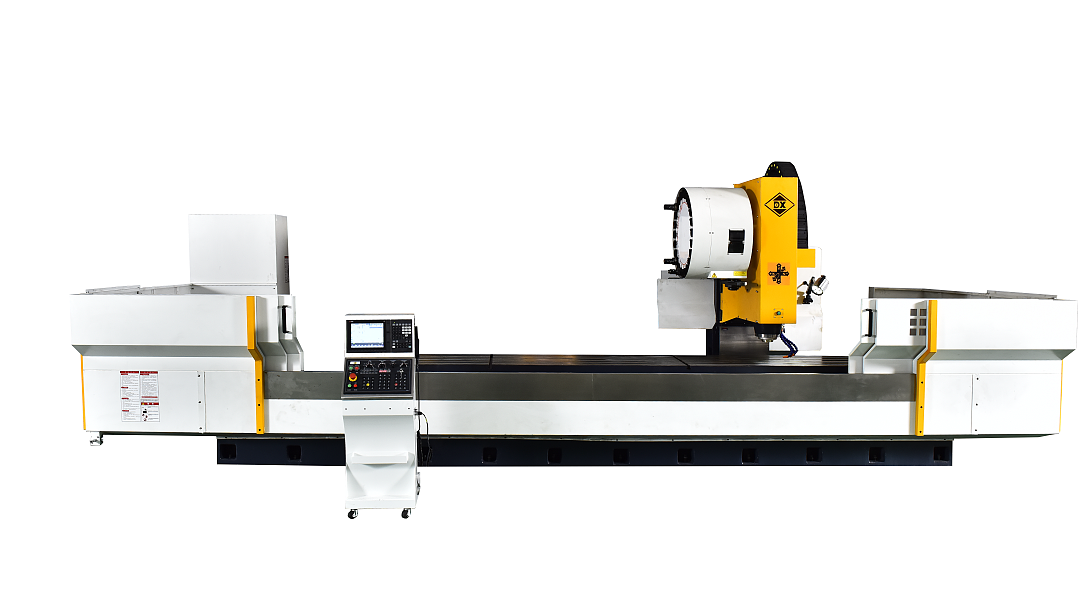

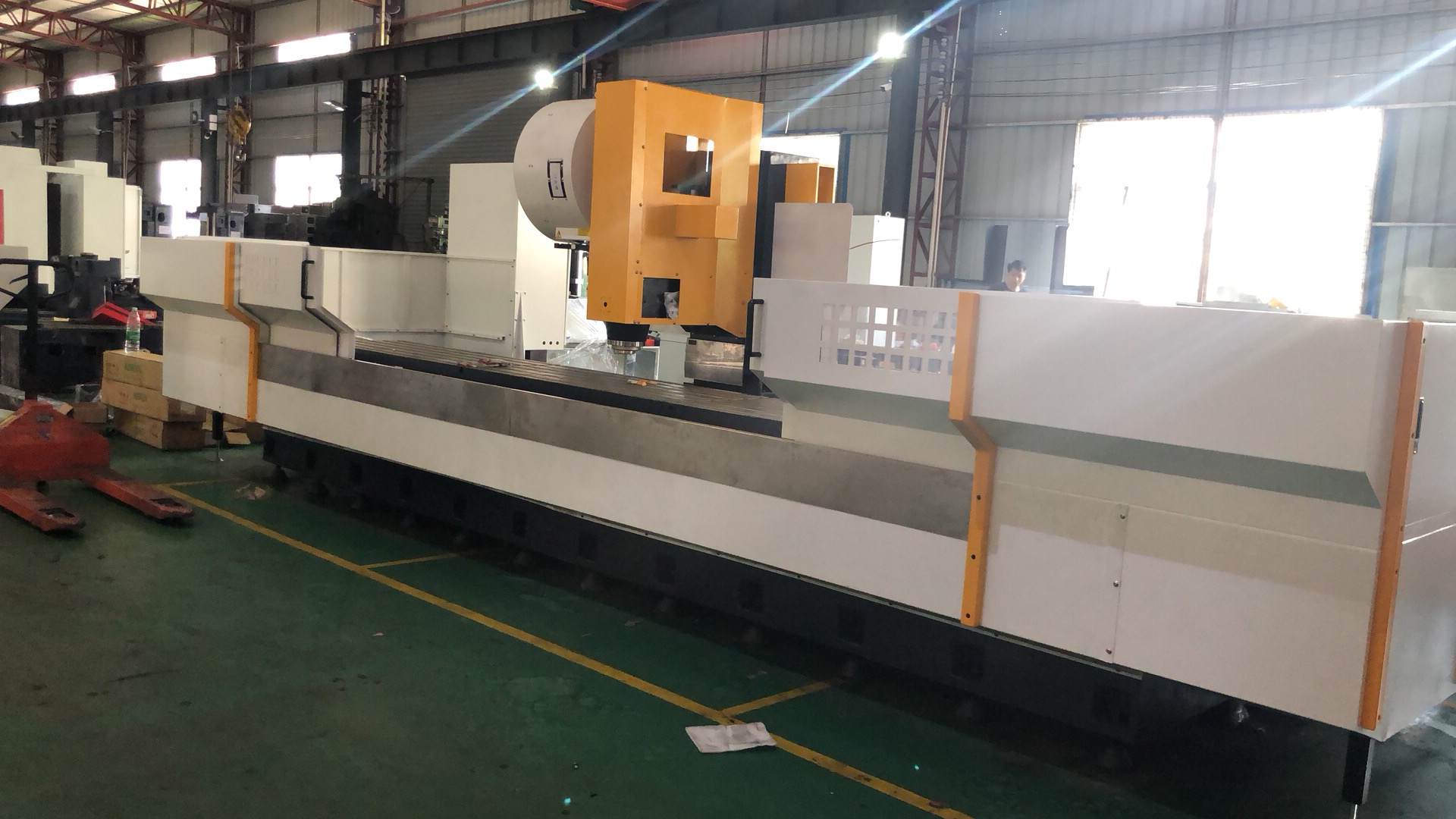

型材加工中心 D-6500（三菱系統）
聯絡人： 溫先生 全國服務熱線：13929480028（帶微信功能，可加微信）
QQ: 897154365 E-mail: jyfactory@163.com orgic.cn
|
品名 |
規格型號 |
單位 |
數量 |
單價（萬） |
稅點（17%） |
備注 |
|
型材加工中心
|
D-6500
|
臺 |
|
|
|
|
付款方式：
交貨時間：
機器配置表 型材加工中心 D-6500
一、三菱系統 二、機床技術參數 三、機床標準配套件 四、售后服務承若 五、安裝與驗收
一、供貨范圍及主要技術參數
|
機型 項目 |
D-6500 |
|
X軸行程 |
6500 |
|
Y軸行程 |
600 |
|
Z軸行程，含換刀行程 |
550 |
|
最大承重 |
3000 |
|
主軸鼻端至工作臺面距離 |
115 |
|
主軸中心至立柱距離 |
410 |
|
工作臺尺寸 |
6500*600*6T |
|
T型槽 |
32*12*20 |
|
主軸端規格 |
BT40直連 |
|
主軸轉速 |
直連12000轉/皮帶10000轉 |
|
X軸轉動比 |
減速比：10/M3*20 齒 200mm/圈 |
|
X軸 |
臺灣晶杰精密齒條 |
|
Y 軸 |
直傳式 |
|
Z 軸 |
直傳式 |
|
快速移動（m/min） |
60/48/48 |
|
滾珠螺桿直徑/螺距 |
X:齒條/20mm Y：36/16mm Z:36/16mm |
|
線軌寬度/滑塊數 |
X：35 滾珠/6 Y：35 滾柱/6 Z:35 滾柱/4 |
|
所需氣壓 |
6.5kgf/cm2 |
|
機器重量 |
15 噸 |
二、標準配套件
|
項次 |
品 名 |
供 應 商 |
|
1 |
數控系統 |
三菱M80 |
|
2 |
主軸電機 |
三菱 |
|
3 |
X、Y、Z軸電機 |
三菱 |
|
4 |
軸承 |
NSK（精密級）日本 |
|
5 |
絲桿 |
上銀/銀泰 臺灣 |
|
6 |
導軌 |
上銀/銀泰 臺灣 |
|
8 |
主軸 |
惟隆 臺灣 |
|
9 |
聯軸器 |
沈陽森德?tīng)柭?lián)軸器 |
|
10 |
潤滑油泵 |
寶騰潤滑系統 |
|
11 |
電器系統 |
三菱 日本 |
|
12 |
氣動三聯件 |
亞德客 臺灣 |
|
13 |
熱交換器 |
瑞科 臺灣 |
|
14 |
脈沖手輪 |
東測 日本 |
|
15 |
變壓器 |
鴻寶 臺灣 |
|
16 |
油冷機 |
瑞科 臺灣 |
|
17 |
刀庫 |
24把 圣杰 |
三、售后服務承諾
1、 自機床驗收合格之日起，賣方負責保修1年。保修期間，如設備出現故障，大興公司在接到買方通知后，2小時響應，24小時內趕到現場，在維修零、部件到位時1個工作日內排除故障。如屬不正常使用造成機件損壞，將收取零部件成本費。
2、大興公司定期對設備進行維護和檢修。
3、保修期過后，大興公司對設備提供有償終生維修技術服務。合同簽訂后3年內大興公司承諾以?xún)?yōu)惠價格向買方提供保證設備正常運行的所需要的全部備件。
4、大興公司售后服務部有多名專業技術人員在公司生產基地強有力的支持下，負責對買方的設備進行及時有效的維修服務。
四、安裝與驗收
1. 由大興或代理商人員至買方指定工廠進行機床安裝調試。
2. 買方應在設備到廠后，通知賣方進行設備的安裝調試工作。
3. 設備到廠后，買方應負責：
a)選好機器的安裝位置，并打好地基，設備安裝就位，進行粗調整。
b)操作人員預先學習機床的技術資料。
c)準備好試加工用的工件、刀具及夾具。
4. 賣方人員應攜帶安裝調試工作所需的專用工具，其它工具及檢具應由買方提供。
5. 買方盡可能地提供市內交通、工作午餐方便。
6. 驗收：a)主要機床附件檢查。
b)設備運轉狀況檢查。
