產品展示
大興集團 大興智能機械有限公司
聯絡人： 溫先生 全國服務熱線：13929480028（帶微信功能，可加微信）
QQ: 897154365 E-mail: jyfactory@163.com orgic.cn
|
品名 |
規格型號 |
單位 |
數量 |
單價（萬） |
稅點（17%） |
備注 |
|
CNC數控車床
|

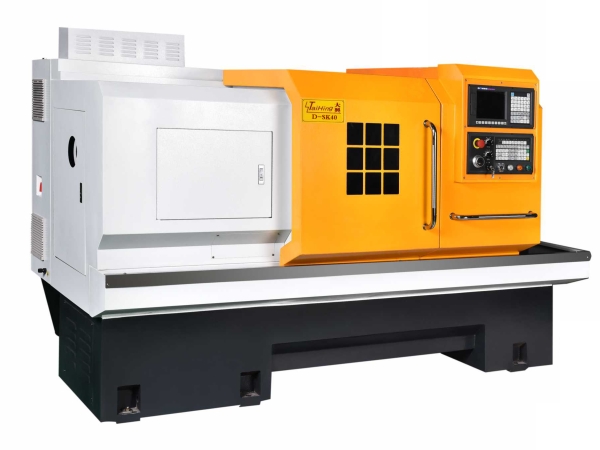

CNC數控車床 D-SK40(數控車床平軌機）
|
臺 |
|
|
|
|
付款方式：_________________________________________________
交貨時間：_________________________________________________
機械特點 Characteristic ：
※※※ 高速全智能類—Z系列： 為我公司研發的高速高精密型刀塔車床 Z52 、Z65、 Z86，用來滿足從300毫米以下的軸類零件大批量加工。
※※※ 重切削系列—Z系列： 是針對軸類零件高剛性切割的需求，設計生產的重切型刀塔車床： Z108、 Z210、 Z310 ,可以滿足從300毫米以內的短軸到1000毫米的長軸高性能加工。
※※※重切盤套類系列—H系列：是針對盤套類零件高剛性要求設計的：120H、200H、 600H盤套重切削一體化H系列車床， 可以滿足從徑直120毫米左右的皮帶輪到直徑600毫米的汽車輪彀等零件加工。
※※※ 大型盤圈類—Q系列：是針對環圈類零件輕載、大旋徑的特點，設計生產的Q600,、Q1200、Q2000系列車床 ，可以滿足從徑直600毫米旋徑到2000毫米旋徑的數控車床的零件加工。
※※※ Y軸復合類---Y軸類系列：是針對車銑復合的市場需求，小型25和46型帶Y軸數控車床
加工應用范圍： 螺絲、鉚釘、軸、手機零件、五金配件
一．供貨范圍及技術要求
CNC數控車床 D-SK40(數控車床平軌機）主要技術參數
|
機型 項目 |
|
|
床身最大回轉直徑 |
Φ420mm |
|
滑板上最大回轉直徑 |
Φ200mm |
|
滑板上最大車削直徑 |
Φ200mm |
|
X軸最大行程 |
220mm |
|
Z軸最大行程 |
750mm |
|
尾座套筒錐度 |
MT-4 |
|
X軸快移速度 |
6m/min |
|
Z軸快移速度 |
8m/min |
|
主軸內孔錐度 |
MT-6 |
|
主軸通孔直徑 |
Φ85mm |
|
主軸轉速r/min |
50-2500 |
|
主軸電動功率 |
變頻7.5kw |
|
手動卡盤尺寸 |
Φ250mm |
|
刀架刀位數 |
四工位 |
|
Z軸加工行程 |
750MM |
|
刀具安裝尺寸 |
20*20 |
|
尾座套簡錐度 |
MT-4 |
|
尾座套簡直徑 |
Φ60mm |
|
尾座套簡行程 |
120mm |
|
Z軸重復定位精度 |
±0.005mm |
|
X軸重復定位精度 |
±0.005mm |
|
加工精度 |
IT6-IT7 |
|
長*寬*高 |
2600*1500*1750 |
|
重量 |
2300kg |
二、標準配套件
|
項次 |
品 名 |
供 應 商 |
|
1 |
數控系統 |
廣數980TC3 |
|
2 |
伺服電機 |
廣數GSK |
|
3 |
電動刀架 |
國產優質 |
|
4 |
主軸軸承 |
哈軸 精密型 |
|
5 |
滾軸絲桿 |
漢江 精密級 |
|
6
|
絲桿軸承 |
哈軸 精密型 |
|
7 |
手動三爪卡盤 |
呼和浩特250 |
|
8 |
集中式自動潤滑 |
國產優質 |
|
9 |
照明系統 |
國產優質 |
|
10 |
冷卻泵 |
國產優質 |
三．售后服務承諾
1、 自機床驗收合格之日起，賣方負責保修1年。保修期間，如設備出現故障，大興公司在接到買方通知后，2小時響應，24小時內趕到現場，在維修零、部件到位時1個工作日內排除故障。如屬不正常使用造成機件損壞，將收取零部件成本費。
2、大興公司定期對設備進行維護和檢修。
3、保修期過后，大興公司對設備提供有償終生維修技術服務。合同簽訂后3年內大興公司承諾以優惠價格向買方提供保證設備正常運行的所需要的全部備件。
4、大興公司售后服務部有多名專業技術人員在公司生產基地強有力的支持下，負責對買方的設備進行及時有效的維修服務。
四、安裝與驗收
1. 由大興或代理商人員至買方指定工廠進行機床安裝調試。
2. 買方應在設備到廠后，通知賣方進行設備的安裝調試工作。
3. 設備到廠后，買方應負責：
a)選好機器的安裝位置，并打好地基，設備安裝就位，進行粗調整。
b)操作人員預先學習機床的技術資料。
c)準備好試加工用的工件、刀具及夾具。
4. 賣方人員應攜帶安裝調試工作所需的專用工具，其它工具及檢具應由買方提供。
5. 買方盡可能地提供市內交通、工作午餐方便。
6. 驗收：a)主要機床附件檢查。
b)設備運轉狀況檢查。
c)機床精度驗收，大興提供出廠精度檢驗表，經雙方議定，買方得以隨機方式檢驗，抽驗以不拆卸設備為準，抽驗所需檢具、量具由買方負責。
