  大興智能機械數控加工中心自動編程的分類及其編程特點

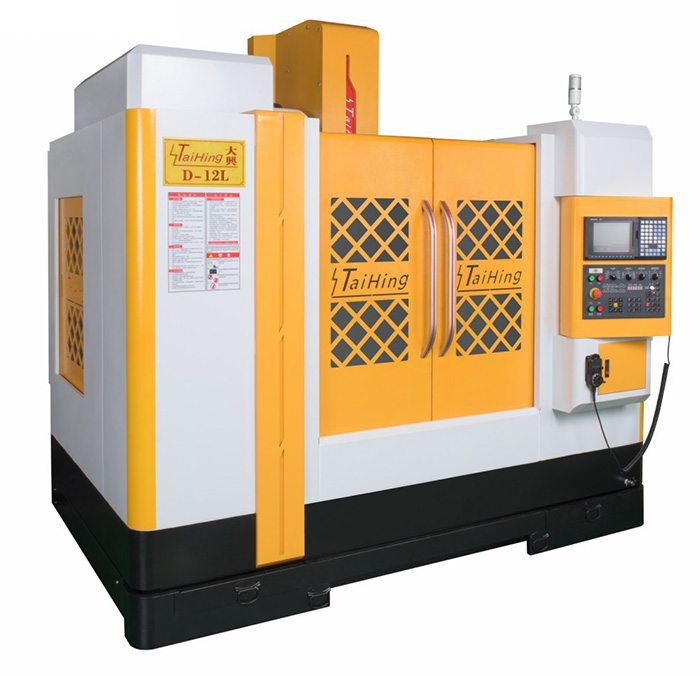

   簡單來說，數控加工中心也屬于一種CNC數控銑削加工設備。其特點都是以銑削加工為主，借助于合適的加工刀具都可以對工件的銑、鉆、鉸、鏜、攻等工序進行集中復合加工。還有就是，兩者都是通過執行工件的加工程序來完成整個加工過程。不過，它和普通的數控銑削加工設備有著本質的不同。

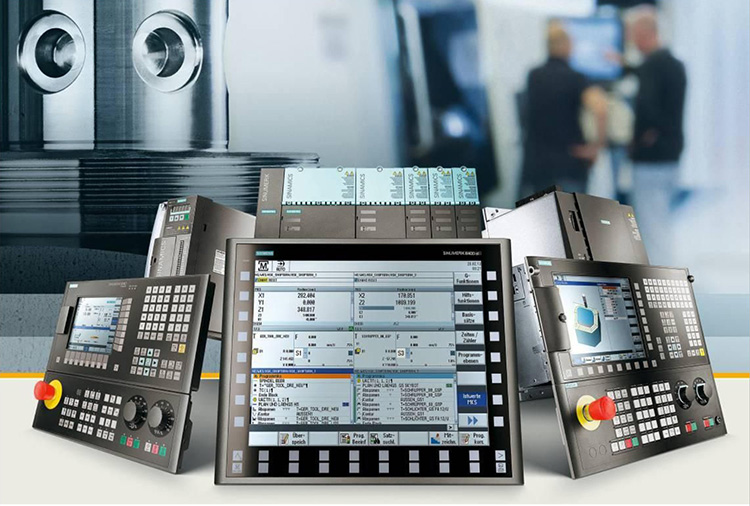

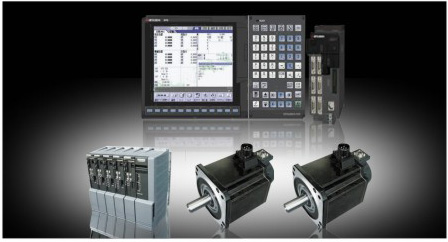

   原因在于數控加工中心除了配置有CNC數控系統和高精度伺服進給系統以外，它還配置有刀庫及自動換刀裝置。該裝置在控制系統的控制下，通過數控加工程序的設置，可以實現工件各加工工序刀具的自動更換，這是它區別于其他數控銑削加工設備的根本特點。這種加工形式的不同決定了兩種加工設備數控編程的不同。本文就簡單介紹一下，數控加工中心自動編程的分類及其編程特點，希望能給一線加工人員一定的參考作用。

一、數控加工中心自動編程的分類

      我們知道，數控加工中心是靠工件的加工程序來完成加工過程的。工件的數控編程可分為手動編程和計算機輔助編程兩種。其中手動編程適用于一些簡單工件的加工操作。對于一個工件完整的加工涉及的加工程序可能要幾百甚至上千段，靠手動編程不僅耗時費力而且錯誤率極高，并且一些復雜曲面靠手工無法編制。所以說，計算機輔助編程是主要的編程方法，我們簡稱為自動編程。

      簡單來說，自動編程分為語言自動編程和圖形自動編程兩種。

1、語言自動編程

      用數控語言實現數控加工中心工件加工程序編制的自動化，是計算機輔助編程的主要形式。不過，實際應用而且比較著名的數控語言系統有很多種，其中主要的是AutomaticallyProgrammedTools語言系統，簡稱APT語言。APT語言是一種對工件、刀具的幾何形狀及刀具相對于工件的運動進行定義時所用的一種接近英語的符號語言。

      但是在書寫APT語言源程序的過程中，特別是在工件復雜的情況下，幾何定義語句和刀具運動語句的書寫工作量都很大，因而容易出錯，并且要求一線編程人員對APT語言要進行熟練掌握。

2、圖形自動編程
      圖形自動編程是以圖形要素為輸入方式。這種編程從編程數據的來源，零件及刀具幾何形狀的輸入、顯示和修改，刀具運動的定義，以及刀具軌跡的生成等過程，都可以進行加工過程的動態仿真顯示。也就是說數控加工中心加工程序的產生都是在圖形交互方式下得到的。因而具有形象、直觀、高效等優點。


      不同的數控加工中心，其換刀程序會有所區別。通常情況下選刀與換刀分開進行。換刀動作必須在主軸停轉條件下進行，換刀完畢啟動主軸后，方可進行下面程序段的加工。因此，“換刀” 動作指令必須編在用“新”刀加工的程序段的前面。而選刀操作應與數控加工中心的加工重合起來，也就是說在切削加工的同時進行選刀，選刀程序可放在換刀前的任一個程序段。
